BiK X3 Konstruktor BIM

BiK X3 Konstruktor BIM – moduł przeznaczony jest do tworzenia modelu budynku 3D i automatycznego generowania rzutów, przekroi, elewacji i widoków aksonometrycznych. Program umożliwia modelowanie gabarytu konstrukcji murowych, żelbetowych, drewnianych oraz elementów konstrukcji stalowych. Utworzenie modelu 3D daje szereg możliwości kontroli lokalizacji przestrzennej projektowanych elementów. Praca w programie oparta jest o widoki 3D oraz rzuty kondygnacji 2D. Modelowanie trójwymiarowe przenika się z prostotą pracy w 2D. Modyfikacje obiektów mogą być wykonywane zarówno w przestrzeni 3D, jak również na widokach kondygnacji 2D. Dokonane zmiany modelu mogą być przy pomocy kilku kliknięć uaktualnione na wygenerowanych rysunkach, co zapewnia spójność modelu z dokumentacją 2D.

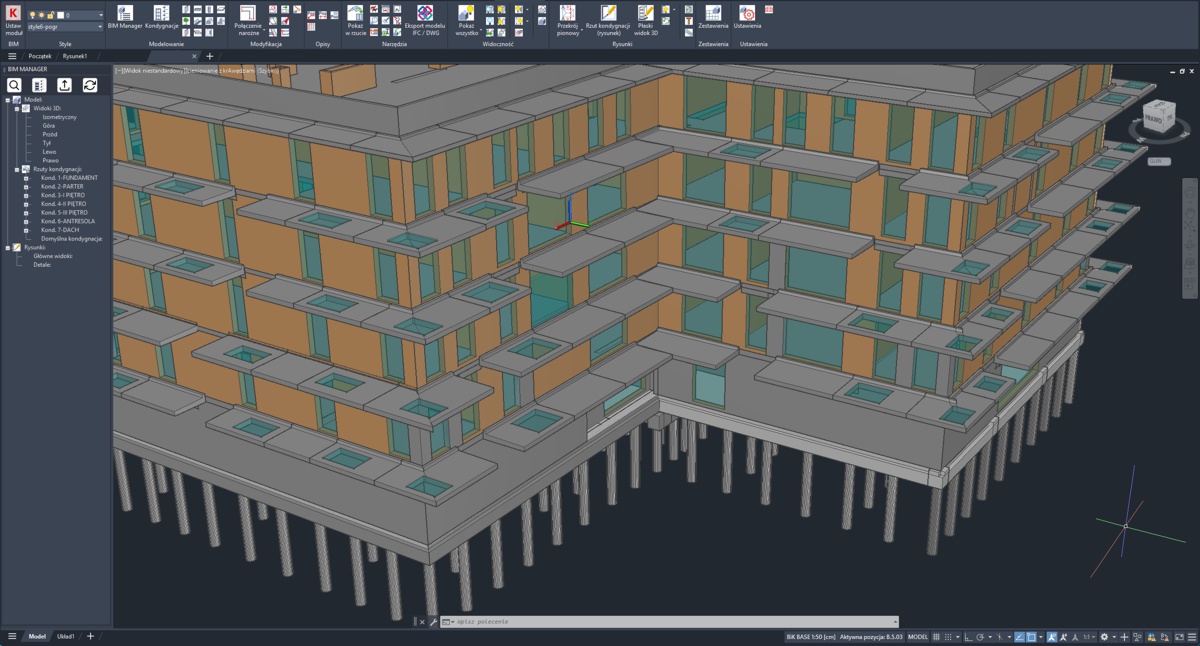

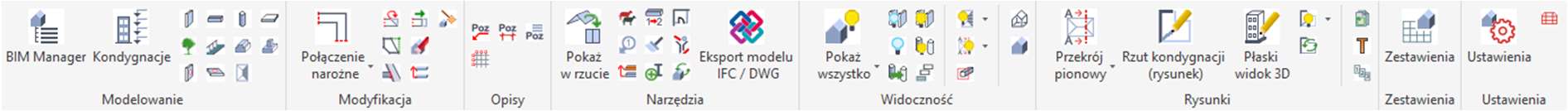

Okno programu

Funkcjonalności modułu BIK Konstruktor BIM:

1. Tworzenie struktury projektu

• określenie kondygnacji i zakresu ich poziomów.
• paleta managera zawierająca wszystkie elementy projektu. Pozwala przełączać się między widokami modelu oraz rysunkami.

2. Modelowanie budynku

• tworzenie układu osi konstrukcyjnych obiektu.
• możliwość importu podkładów architektonicznych w formatach wektorowych, czy skanów i rysowania po punktach charakterystycznych.
• modelowanie obiektów typu:


  – ściana
  – płyta
  – belka
  – ława fundamentowa
  – stopa fundamentowa
  – bieg schodowy
  – otwór w kierunku pionowym (np. w płycie)
  – otwór w kierunku poziomym (np. otwór okienny, drzwiowy)
  – obiekt użytkownika (np. dźwigar sprężony, powstający w oparciu o wskazaną bryłę
  – płaszczyzna pomocnicza ułatwiające np. modelowanie więźby, czy docinanie ścian szczytowych

• dostępna baza materiałów budowlanych.
• możliwa edycja obiektów w widokach 2D i 3D – dodatkowe “uchwyty”.
• możliwość edycji cech takich jak materiał, profil, grubość, wyrównanie, nazwa pozycji itd. oraz przekazywania tych cech innym obiektom.
• docinanie obiektów linią lub płaszczyznami (np. modelując jętkę, czy kleszcze), połączenia narożne i typu T.
• tworzenie własnych profili na podstawie obrysu polilinii dla belek, ław, czy słupów.
• zarządzanie widocznością obiektów (ukrywanie wg kategorii lub kondygnacji, ukrywanie wskazanych obiektów, zmiana przezroczystości).
• filtr selekcji elementów budynku,możliwość szybkiego przekopiowania obiektów do innej kondygnacji (z automatyczną zmianą poziomów tych elementów).

3. Opisywanie elementów

• dostępne szybkie pozycjonowanie obiektów.
• możliwość opisywania obiektów w obszarze modelu na rzutach kondygnacji oraz na już wygenerowanych rysunkach 2D.
• możliwe dodawanie wymiarów na widokach 2D modelu.

4. Generowanie rysunków 2D

• dostępne rodzaje widoków:


  – rzuty
  – przekroje, elewacje
  – widoki aksonometryczne

• wybór widoczności geometrii (przed/za płaszczyzną tnącą, widoczność krawędzi zasłoniętych).
• personalizacja kolorów, rodzajów linii, nazw warstw.
• wygenerowany rysunek podlega edycji, można zmieniać zakres widoczności, czy ustawienia parametrów generacji rysunku.
• w przypadku zmian w modelu regeneracja rysunku wymaga wykonania jedynie wywołania odpowiedniej komendy.

5. Zestawienia

• możliwość zbudowania własnego szablonu zestawienia.
• dla każdego typu obiektu (np. belka, ściana) dostępne są różne cechy podlegające zestawieniu, po których można grupować/sumować wartości.
• zestawienia objętości materiałów i masy, długości, liczby obiektów itd. mogą być wykonywane dla całego budynku lub dla wskazanego zakresu np. tylko dla elementów wybranej kondygnacji.

Dokumentacja, współpraca i wymiana danych

• eksport modelu bryłowego w formacie *.dwg
• eksport modelu w formacie IFC 2×3 lub IFC 4.0, obsługiwanym przez popularne przeglądarki jak BIMVision, czy Trimble Connect.
• zapis rysunków 2D do formatów *dwg, *.dxf

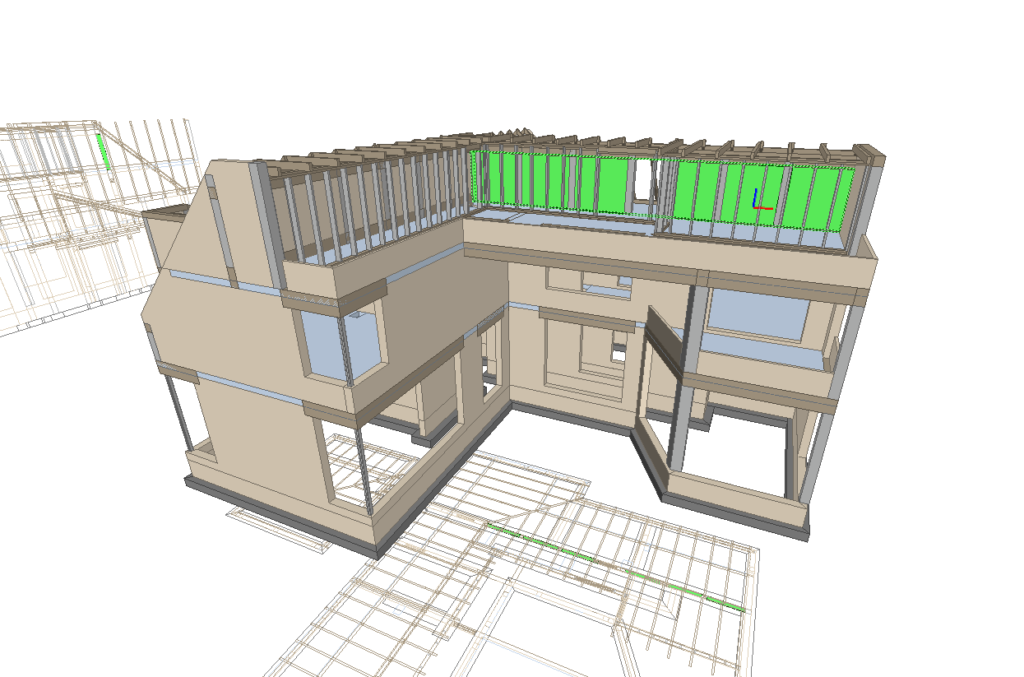

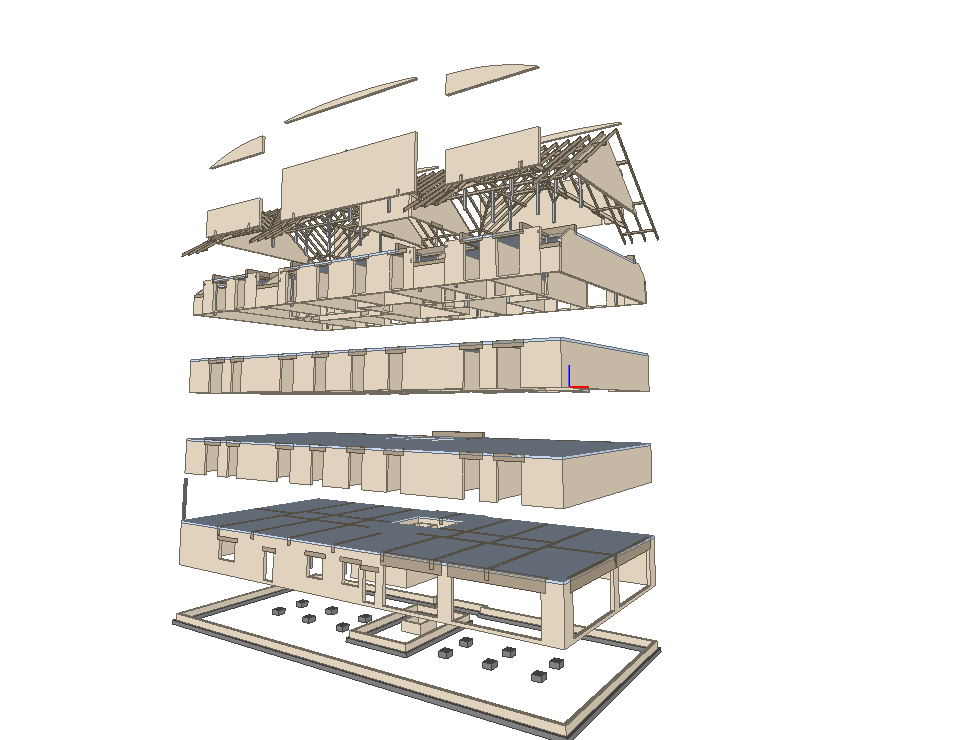

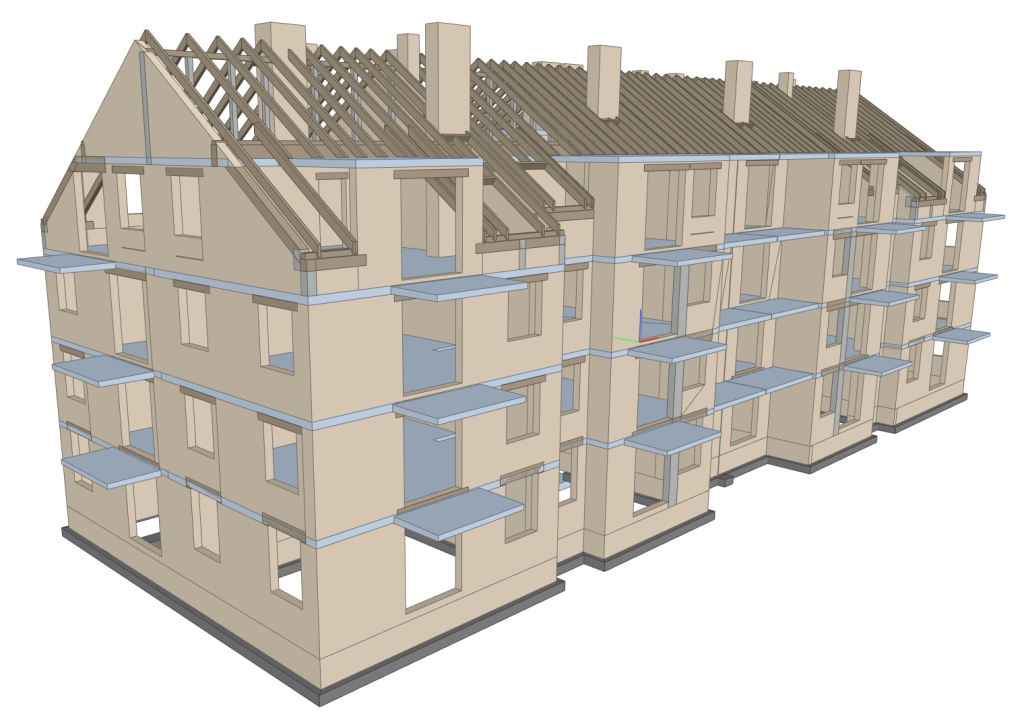

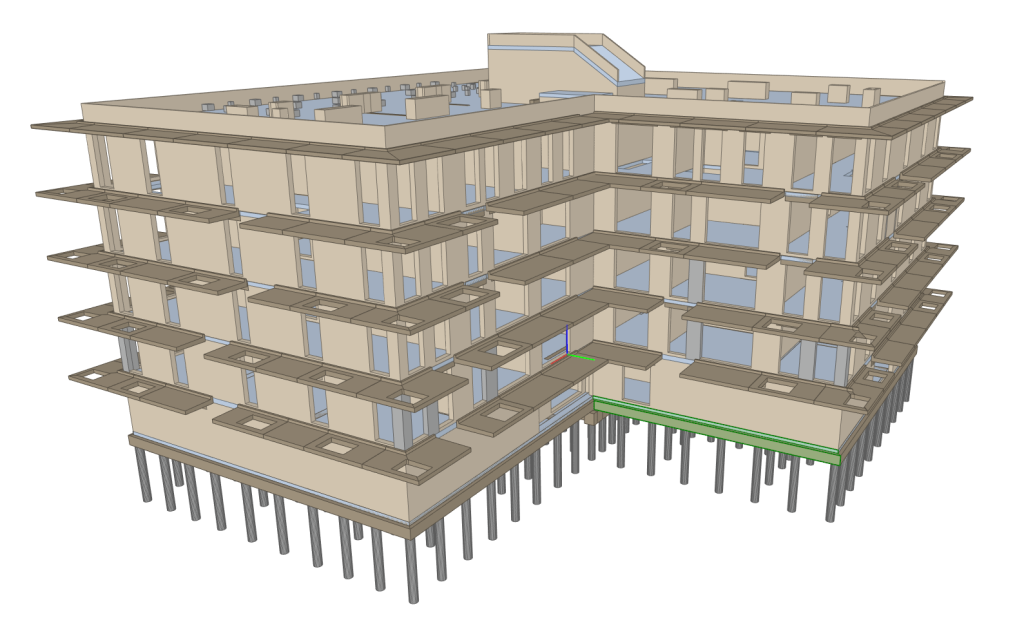

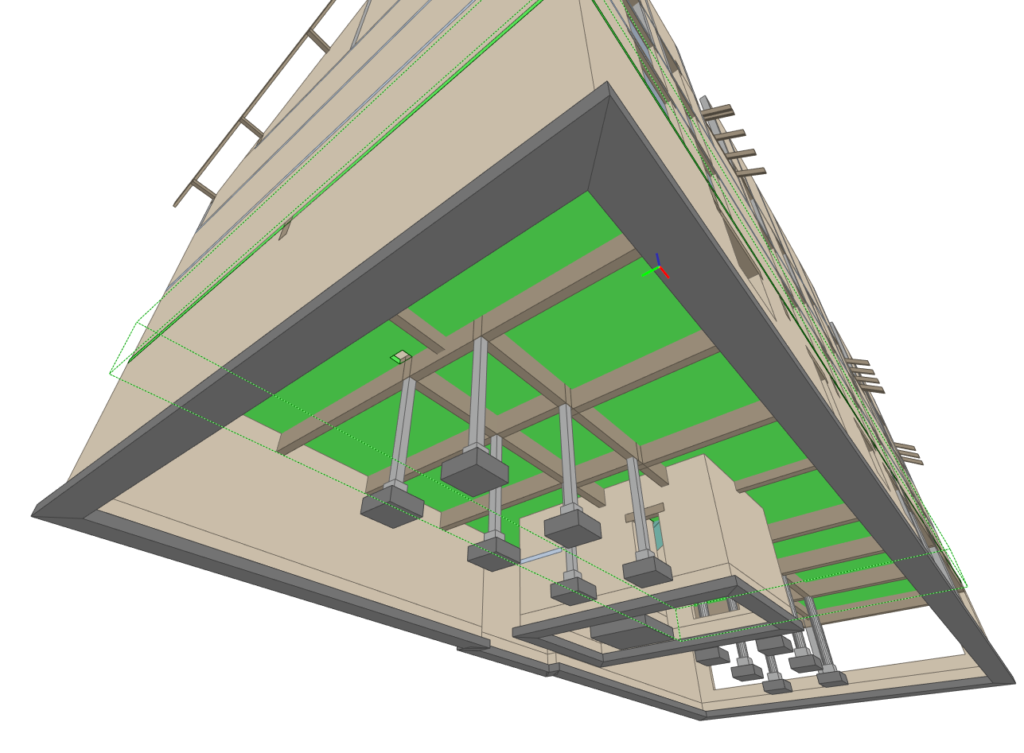

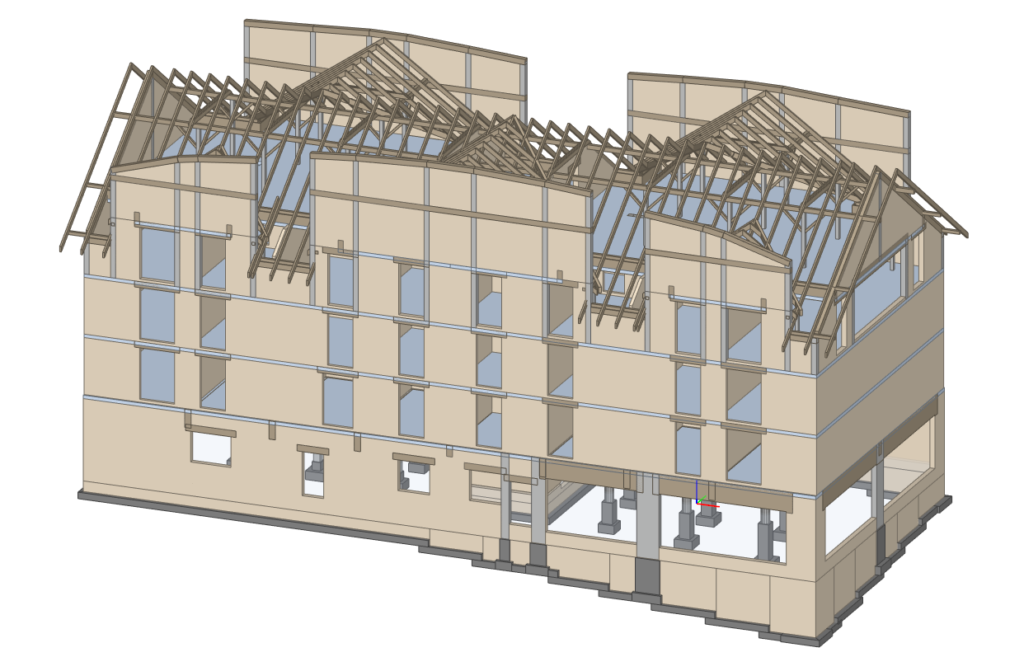

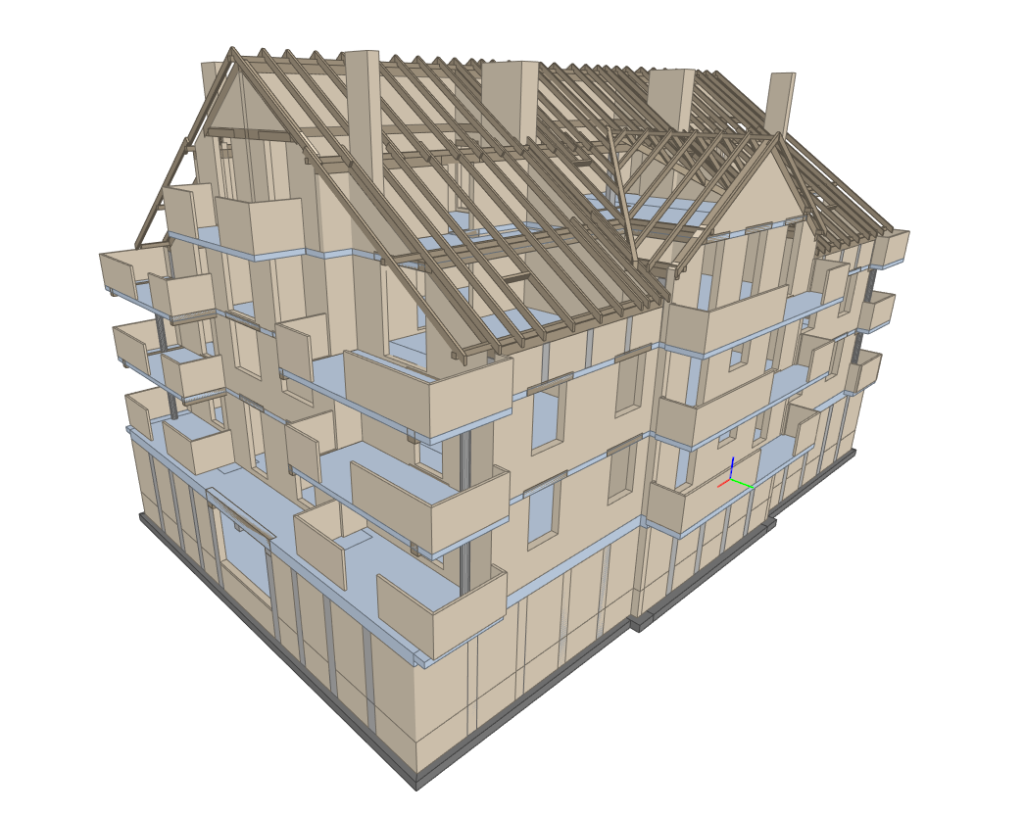

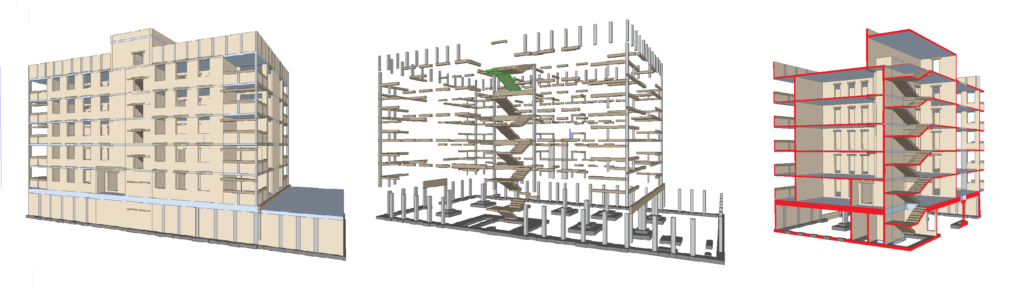

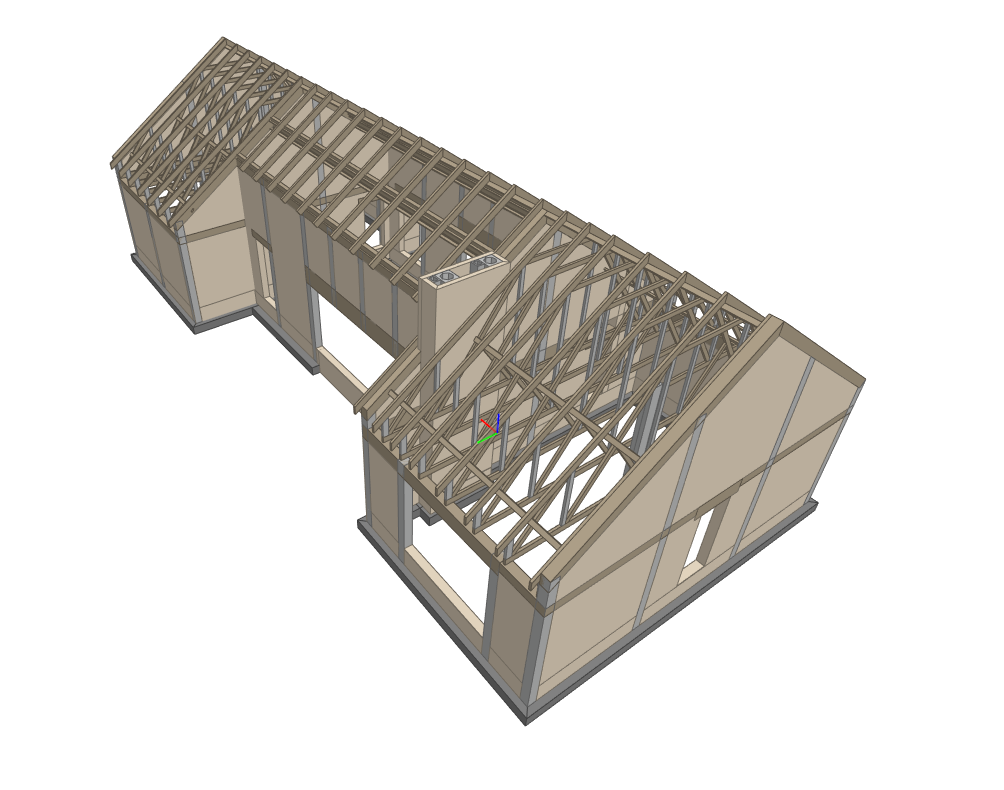

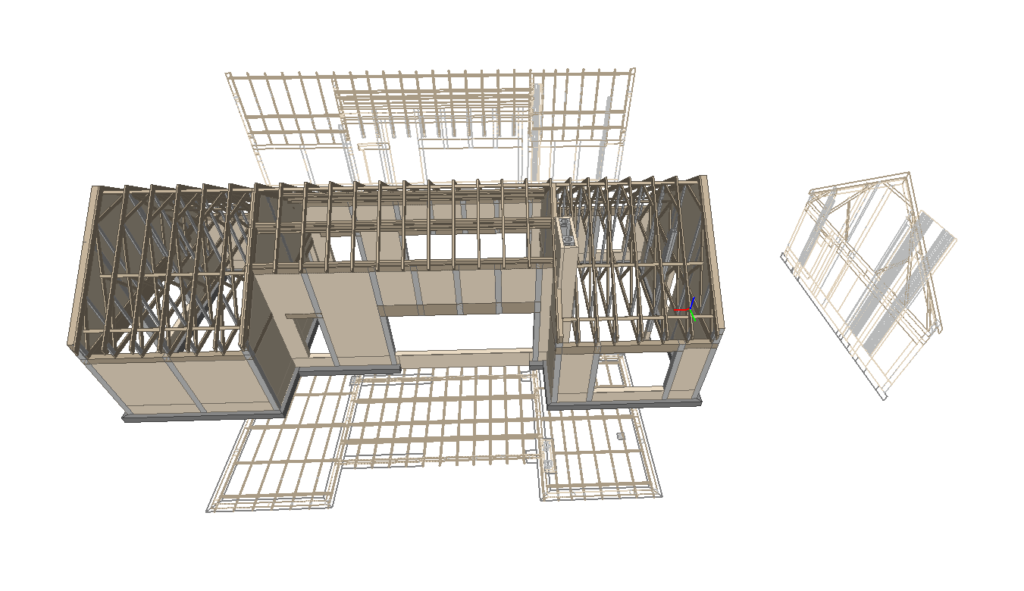

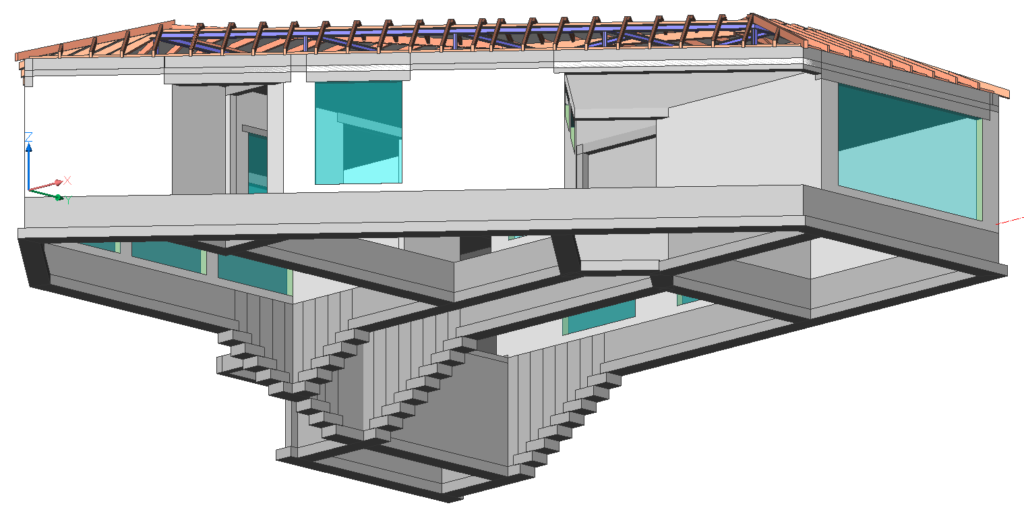

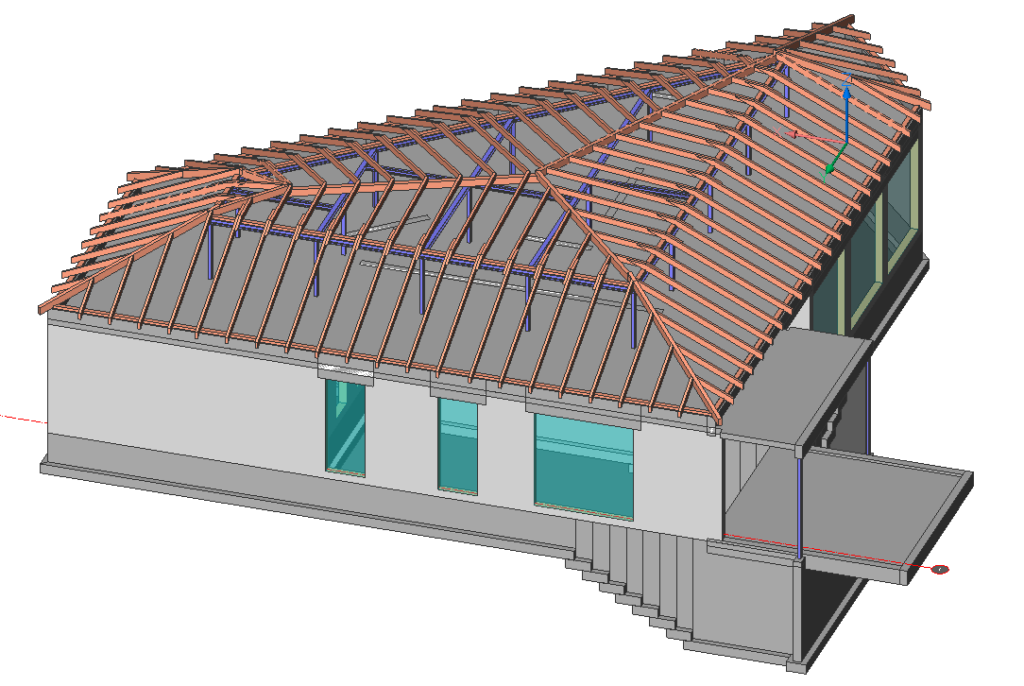

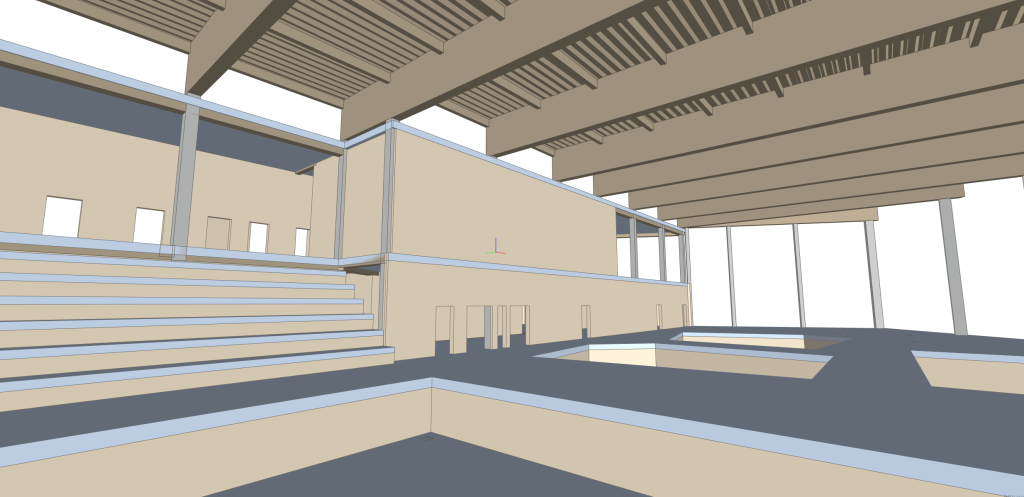

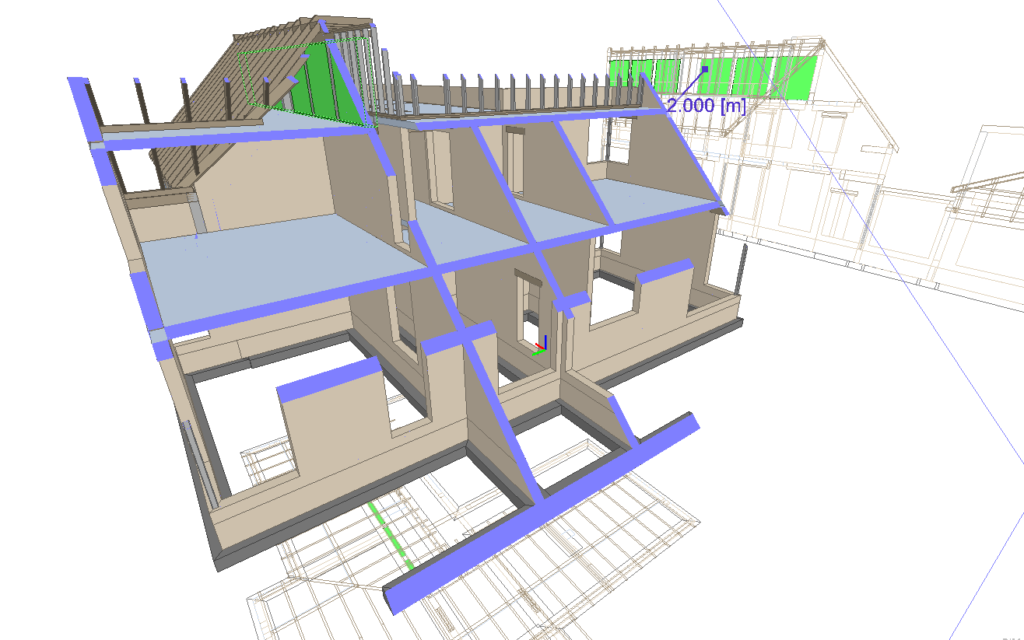

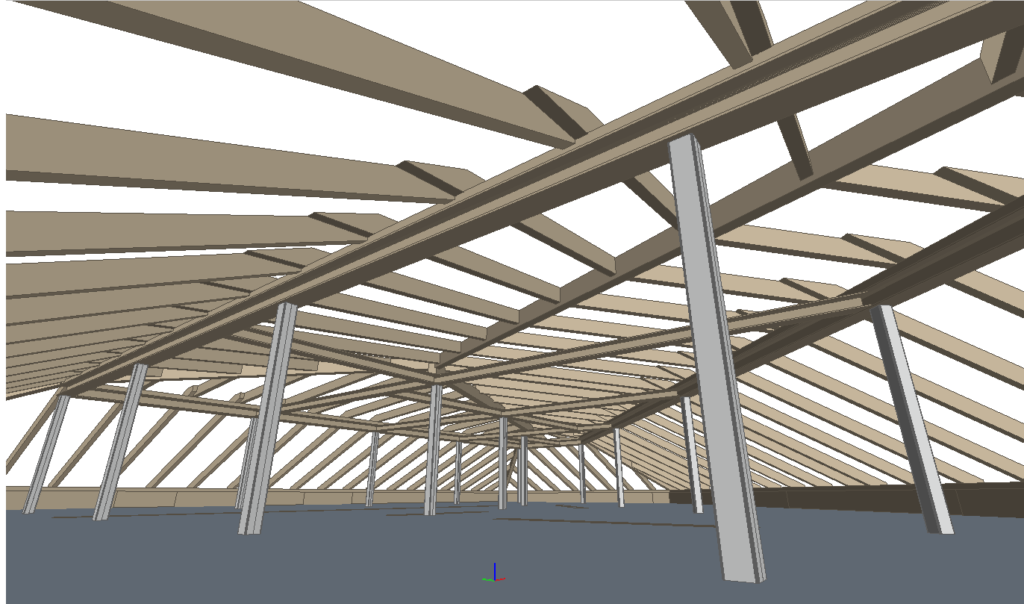

Obiekty 3D

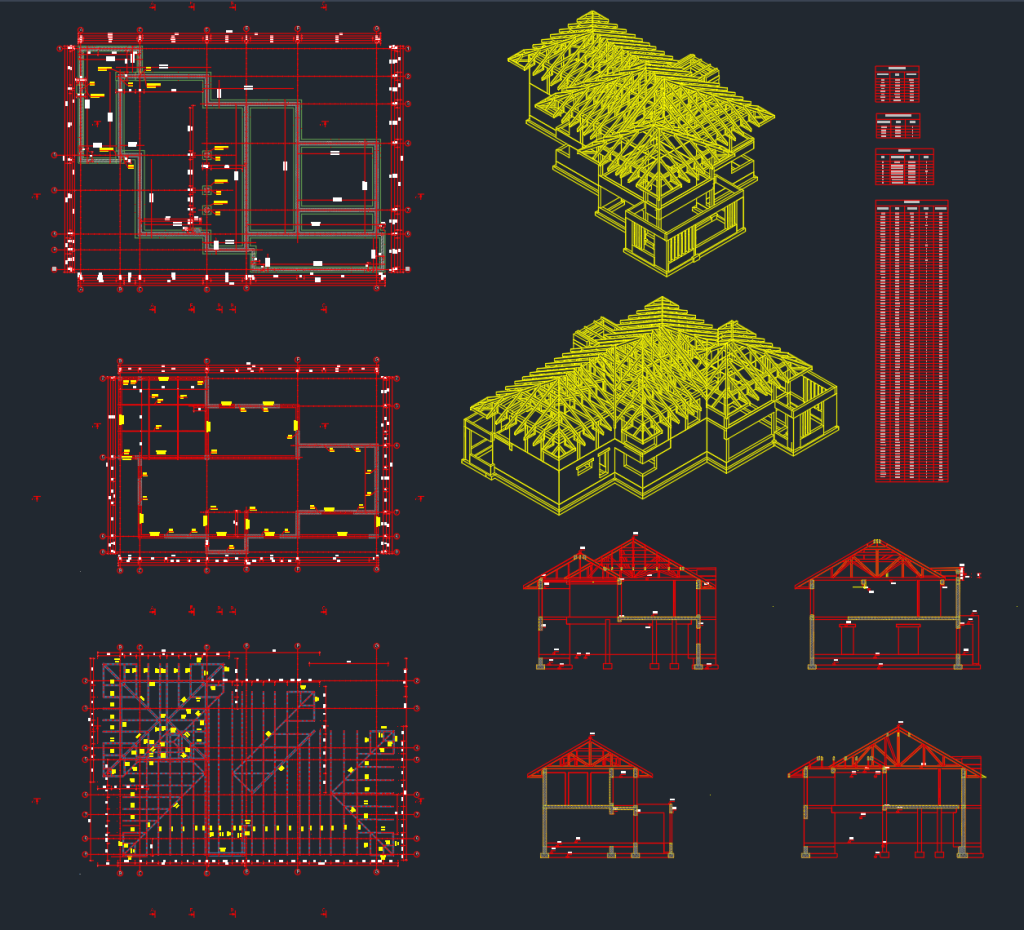

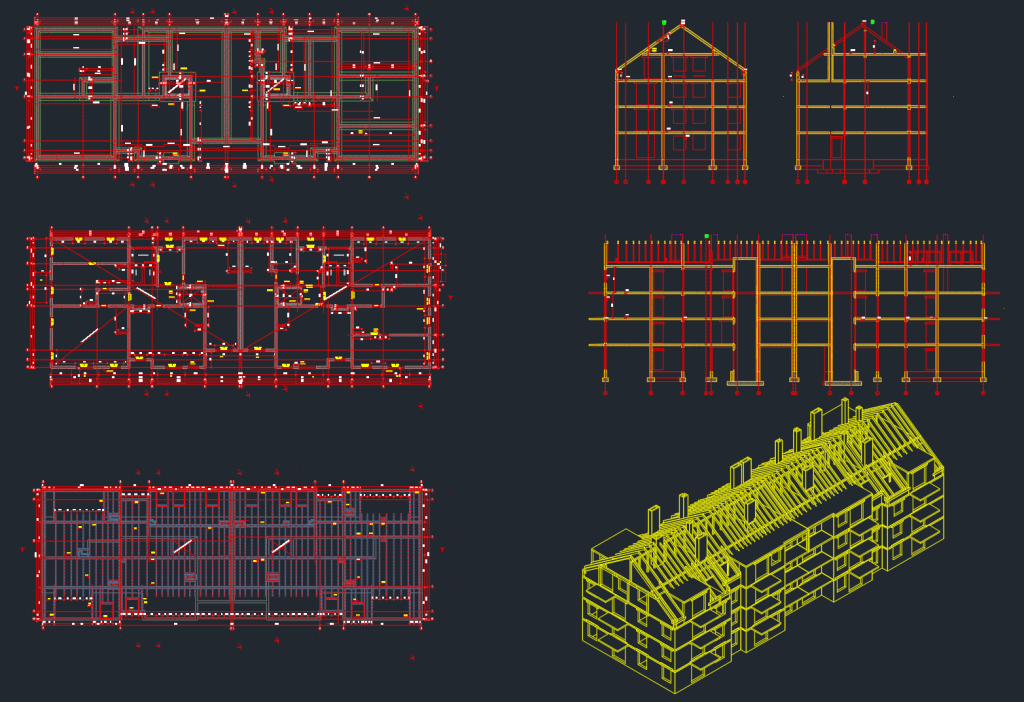

Dokumentacja 2D

Kompatybilność modułu BiK Konstruktor BIM:

• AutoCAD 2027-2018 64-bit
• GstarCAD 2026-2021 PRO 64-bit
• BricsCAD PRO V26-V21 64-bit
• ZWCAD PRO – niekompatybilny

Uwaga: BiK działa tylko w 64-bitowej wersji systemu Windows.
