BIK X3 Stal

Nakładka BiK X3 Stal łączy funkcjonalność i dokładność standardu systemu CAD z automatycznymi procedurami rysowania konstrukcji stalowych. Sposób wprowadzania elementów, wykonywania ich modyfikacji jest tak przygotowany, aby użytkownik wykonał jak najmniejszą (niezbędną) liczbę działań. Dlatego też dokładne i poprawne wprowadzenie elementu lub przeprowadzenie jego modyfikacji, pozwoli efektywnie wykorzystać możliwości BiK Stal. Pozwoli to również uniknąć dodatkowych błędów i nieścisłości pomiędzy rysunkiem a wymiarami lub wykonanymi na ich podstawie zestawieniami.

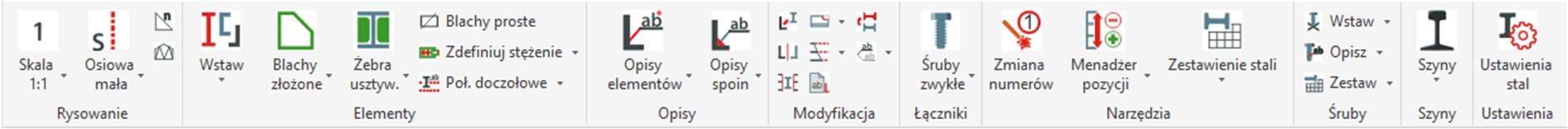

Cechy programu BiK Stal

• łatwość obsługi i wdrożenia;
• polska wersja programu;
• parametryczne rysowanie elementów;
• przekroje i widoki elementów wraz z opisami i wymiarami;
• zestawienia elementów;
• zgodność z Polską Normą;
• integracja z innymi modułami;

Możliwości programu BiK Stal

• nowa analiza geometrii blach – dla blach prostych i złożonych w momencie opisu/aktualizacji opisu w nowy, dokładniejszy sposób określane są wymiary blachy;
• tworzenie blachy przez wskazanie polilinii;

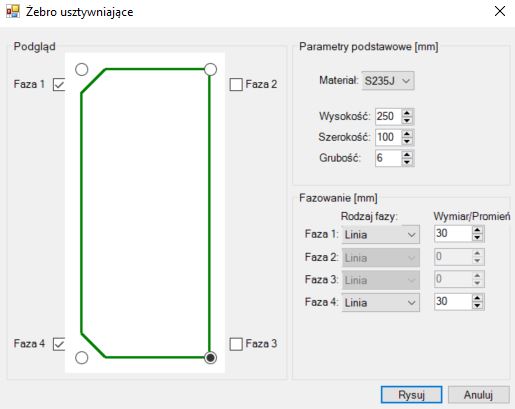

• żeberka usztywniające – tworzone jako blacha BiKa, możliwość określenia fazowania każdego z narożników;
• automatyczne wstawianie żeberek – dla części profilów w przekroju możliwość automatycznego wstawienia dopasowanego żeberka, określając jedynie podstawowe parametry blachy usztywniającej;
• rysowanie profilu w innym widoku na podstawie wskazanego elementu;
• zmiana położenia opisu el. stalowego – polecenie pozwalające w dynamiczny sposób przestawić opis el. stalowego, uwzględniające wszystkie elementy opisu oraz przy zachowaniu położenia grotu;
• zmiana położenia grotu opisu pręta;
• usuwanie pustych pozycji konstrukcyjnych w menadżerze – funkcjonalność pozwala odszukać i usunąć te pozycje, do których nie przynależą żadne opisy;
• zapis/odczyt pozycji konstrukcyjnych – możliwość zapisu utworzonych pozycji konstrukcyjnych do zewnętrznego pliku w celu późniejszego wczytania w innym projekcie;
• grupowanie tabeli – opcjonalne zgrupowanie elementów tabeli zestawień stali;

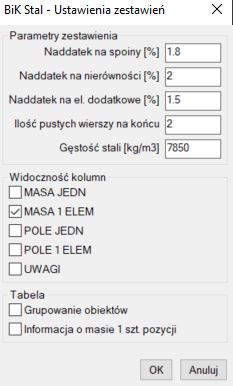

• parametry zestawienia stali przeniesione do ustawień modułu stal (naddatki, gęstość blachy itp.);
• biblioteka elementów i spoin;
• biblioteka profili gorącowalcowanych, zimnogiętych oraz spawanych;

Automatyczne tworzenie rysunków 2D

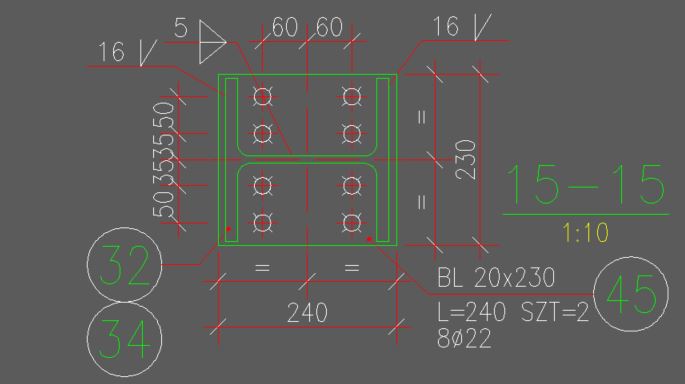

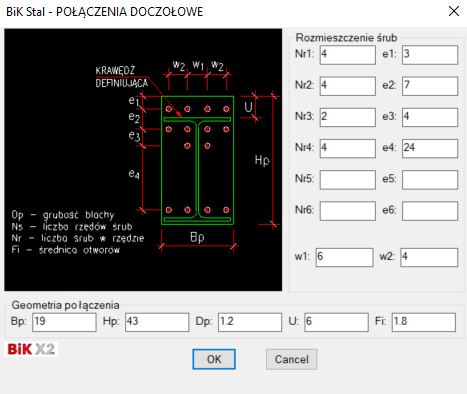

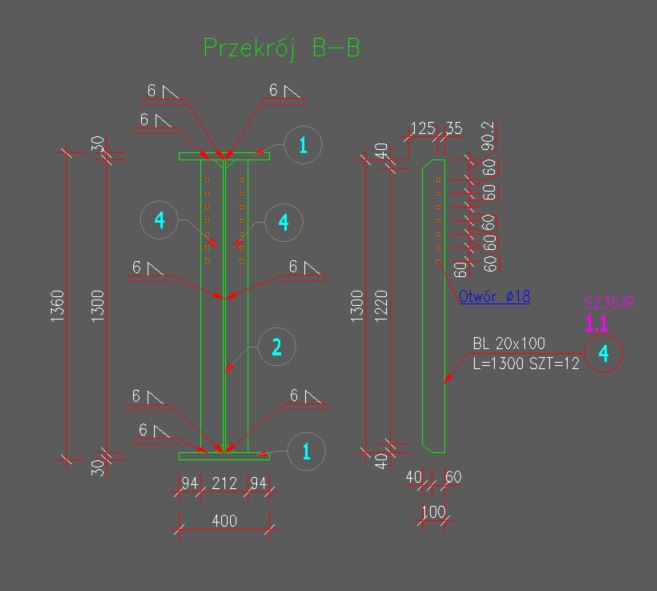

• generowanie elementów styku doczołowego w widokach i przekroju (program automatycznie rozpoznaje widok elementu i w zależności od niego rysuje odpowiedni widok połączenia);
• elementy mogą być rysowane w przekroju i w widoku z czterech stron z uwzględnieniem widoczności krawędzi;
• automatyczne generowanie przekroju elementu po wskazaniu linii w widoku (z wycięciem fragmentu linii wskazanych, na dowolną odległość);
• łatwa zamiana widoku elementu na inny (sposób rysowania);
• rysowanie osi konstrukcyjnych z późniejszą możliwością podmiany osi na element stalowy w odpowiednim widoku;
• odwrócenie elementu względem osi;
• zakończenie elementu blachą doczołową;
• rysowanie podcięć jednostronnych i dwustronnych;
• zakończenie elementu linią przerywaną (ukrycie całego lub fragmentu elementu);
• aby uzyskać informację o elemencie wystarczy wybrać odpowiednią komendę i wskazać linię, program rozpozna typ elementu np. DWUTEOWNIK, jego wielkość np. 120, może również wyświetlić na ekranie jego wartości;

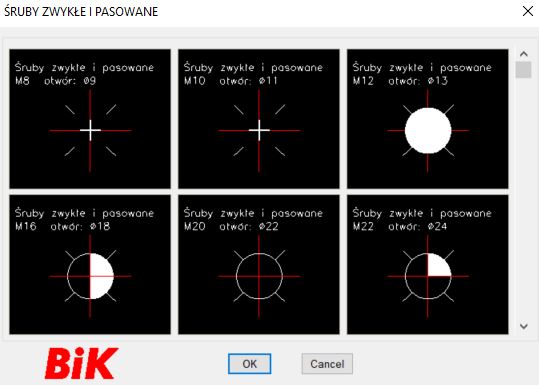

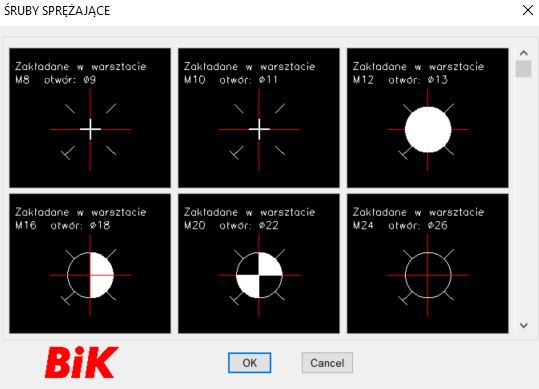

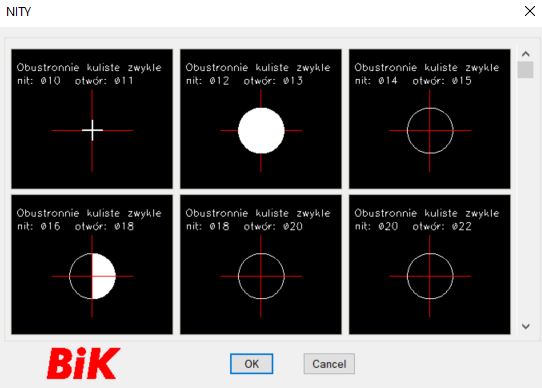

• rysowanie śrub i otworów w widoku, układów otworów;

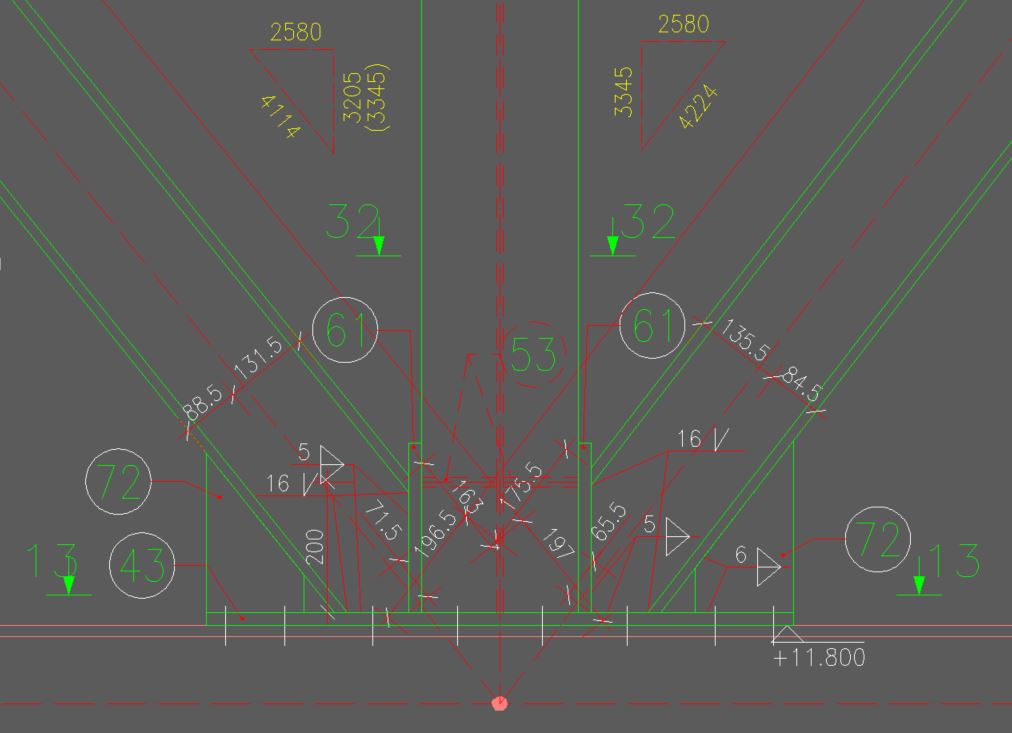

• rysowanie trójkątów opisujących odległości między węzłami;
• tworzenie szyków otworów w odpowiednich widokach;
• polecenie wstawiania opisu spoin;

Opisy

• opisy elementów wykonywane są półautomatycznie, program rozpoznaje typ, wielkość długość elementu i proponuje te wartości umieścić w opisie;
• opisy spoin, symbole dodatkowe dla spoin;
• wartości opisów podlegają edycji przez użytkownika;

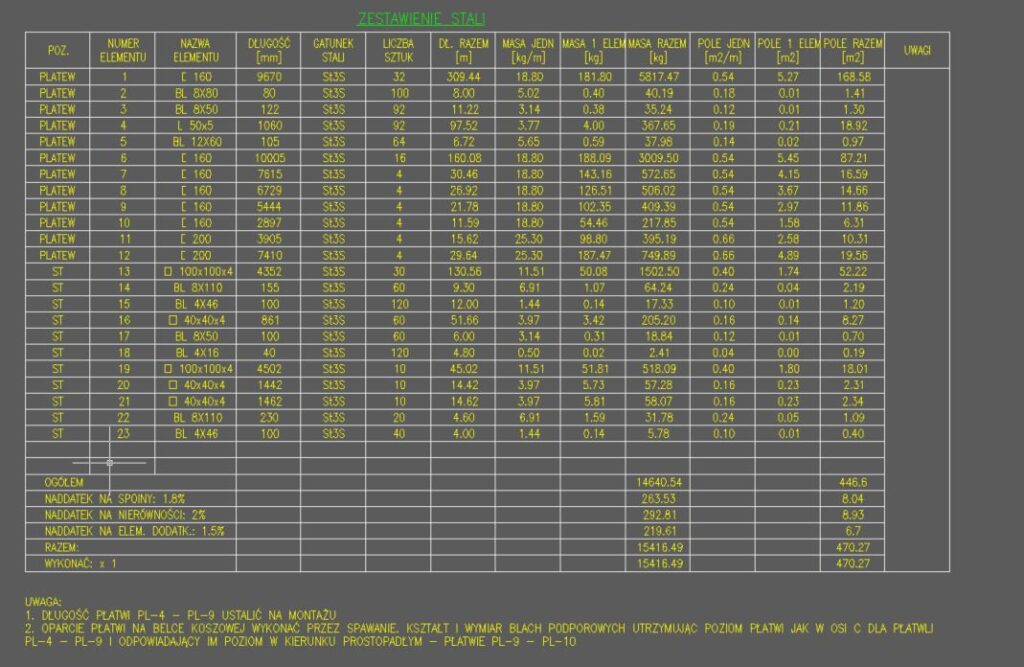

Zestawienia

• zestawienia stali dla fragmentu lub całego rysunku;
• program generuje tabelę zestawieniową przy uwzględnieniu zaznaczonych opisów;
• w tabeli obliczana jest również powierzchnia malowania, dodatki na spoiny i inne;
• zestawienia stali do pliku dla zewnętrznych programów obliczeniowych;
• możliwość połączenia z Excel’em;
• wyświetlanie danych geometrycznych i wytrzymałościowych dla wskazanego elementu;
• dodatkowy zestaw czcionek technicznych;
• naddatki przy zestawieniach stali;

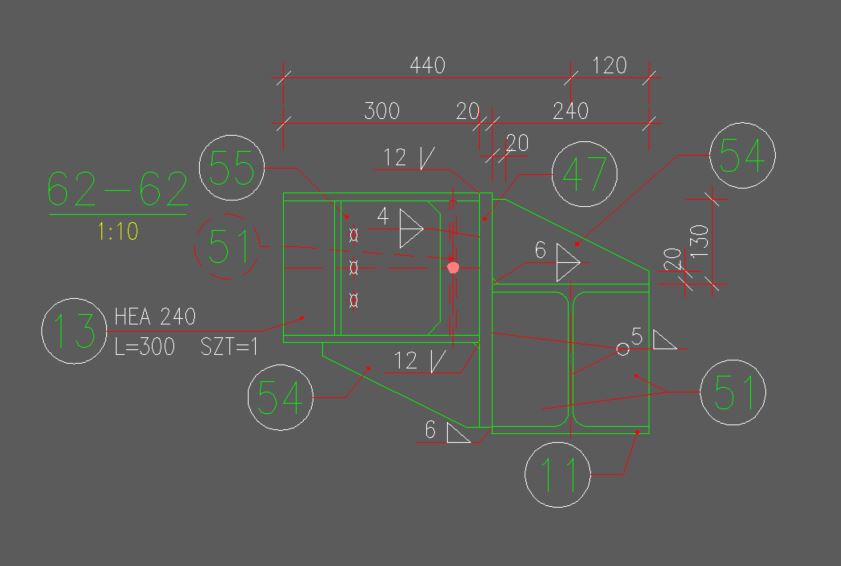

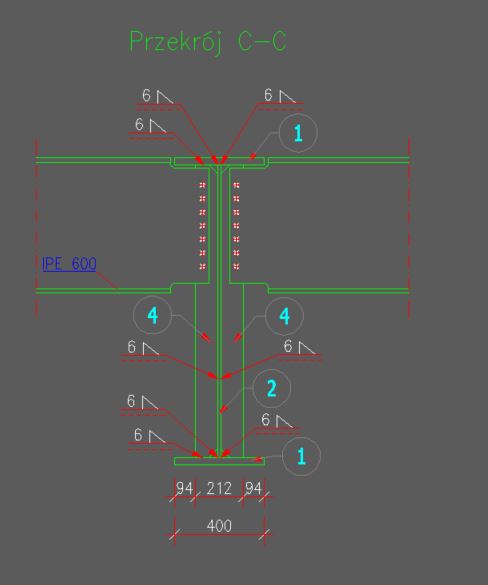

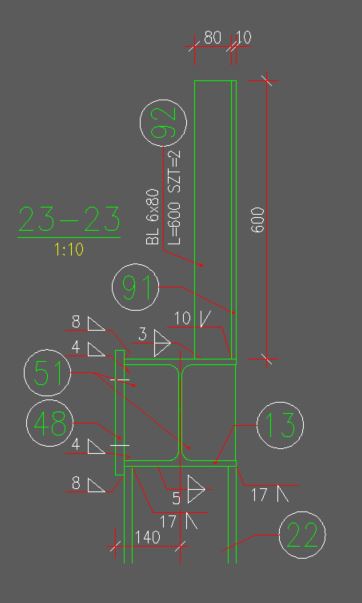

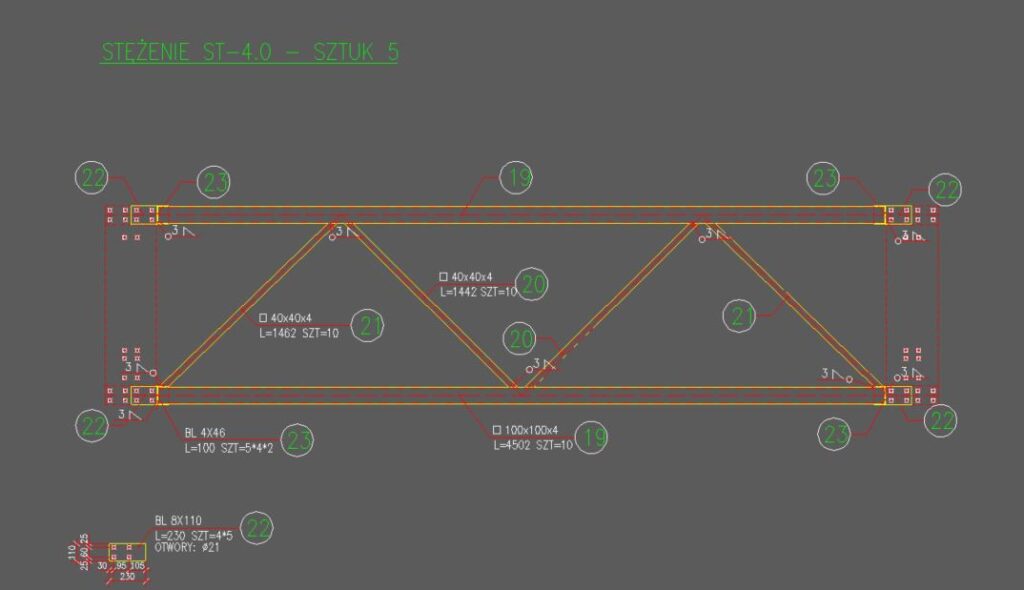

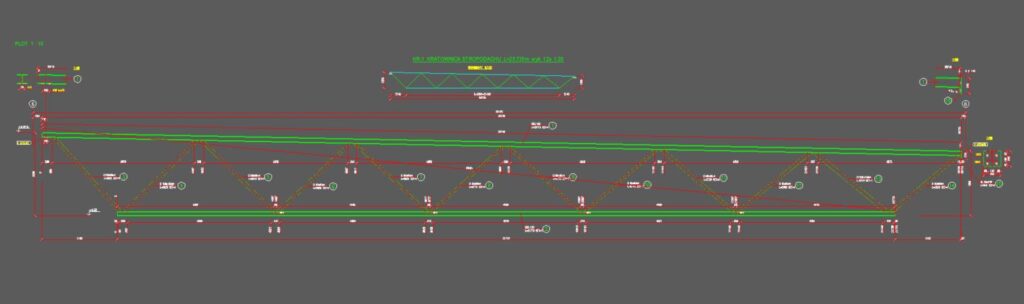

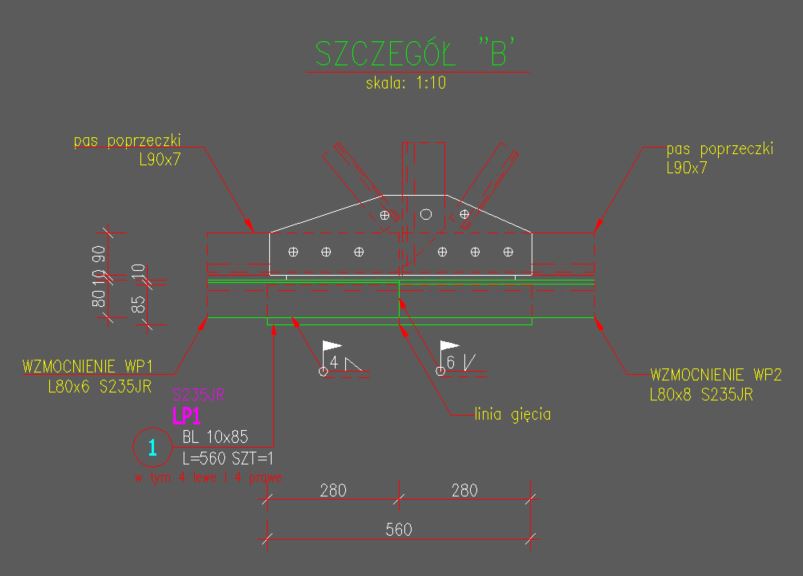

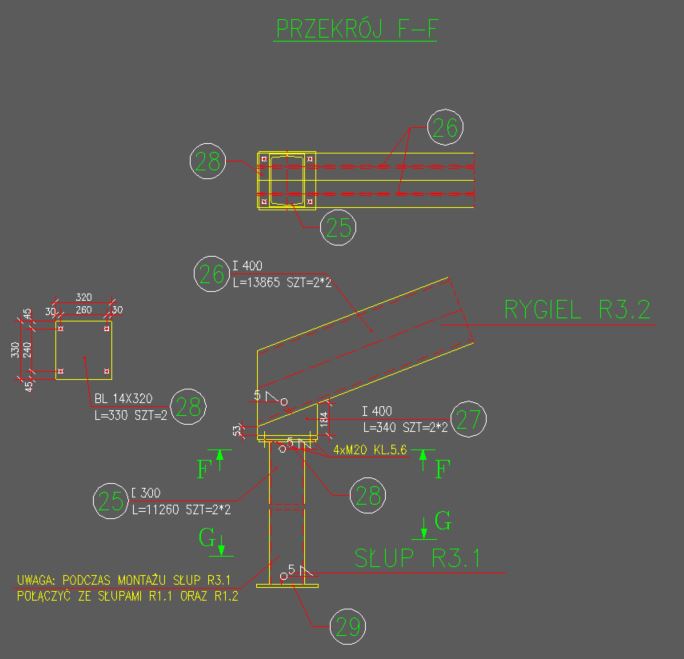

Rysunki BiK Stal

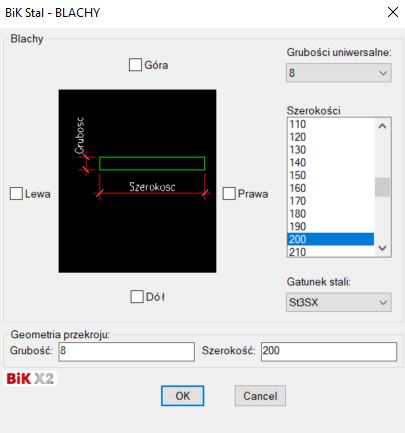

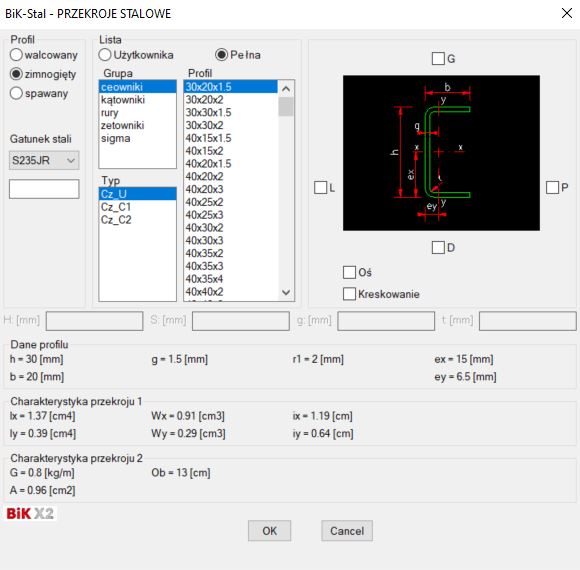

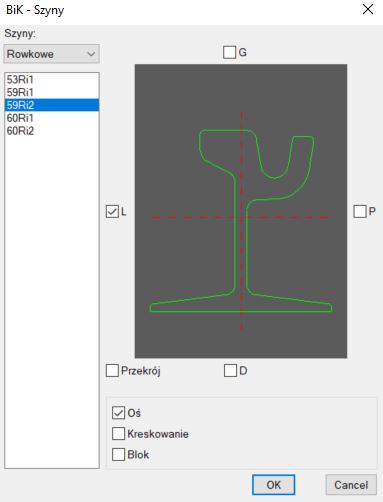

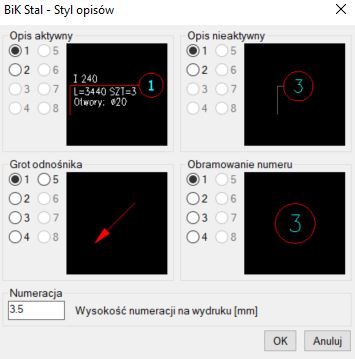

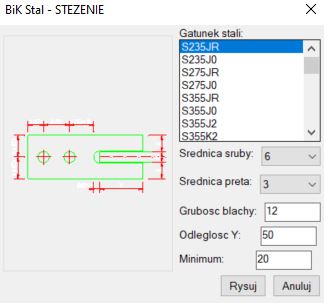

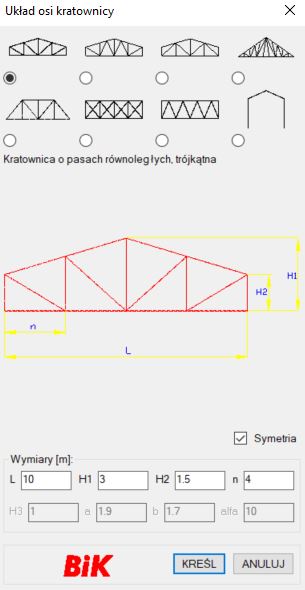

Okna dialogowe programu BiK Stal

Kompatybilność modułu BiK Stal:

• AutoCAD 2026-2018 64-bit
• ZWCAD PRO 2026–2018 64-bit
• GstarCAD STD/PRO 2026-2018 64-bit
• BricsCAD PRO V25–V18 64-bit

Uwaga: BiK działa tylko w 64-bitowej wersji systemu Windows.
