ZWCAD MFG 2026
1. Rozszerzona kompatybilność z AutoCADem Mechanical
Do tej pory ZWCAD MFG nie obsługiwał starszych formatów plików CAD zapisanych w AutoCADzie Mechanical, jednak teraz to się zmieniło. MFG 2026 wspiera wszystkie formaty zapisu plików, począwszy od wersji 2004.
2. Generator otworów

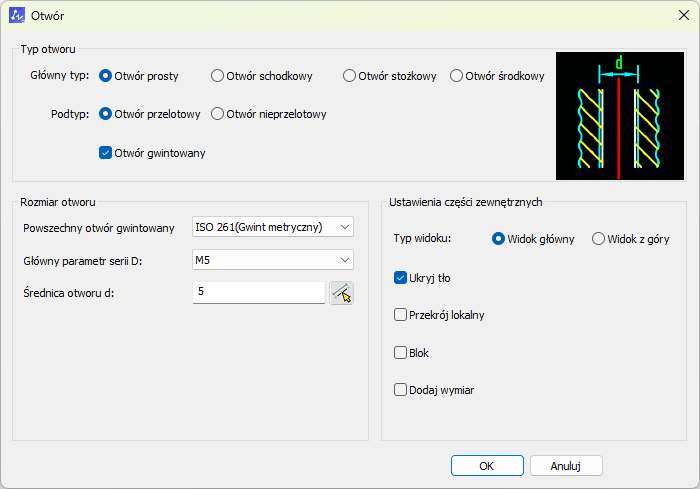

Dodano polecenie ZWMSTRUCTHOLE, które umożliwia szybkie tworzenie różnych typów otworów, ułatwiając projektowanie parametryczne.
ZWCAD MFG umożliwia tworzenie kilku typów otworów wraz z podtypami i opcjonalnym gwintem, a także różne tryby widoku czy dodatkowe opcje (ukrycie tła, wymiarowanie itp.).
Funkcjonalność ta jest w pełni oparta o standaryzacje części, jednak można tworzyć też własne proporcje otworów.

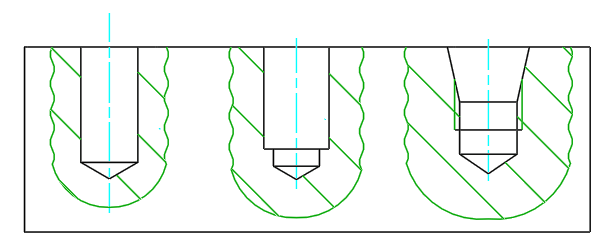

ZWCAD MFG 2026 obsługuje ustawianie lokalnych widoków przekrojów dla otworów. Automatycznie tworzy odpowiedni zakres przekroju na podstawie konturu otworu i wypełnia przekrój.

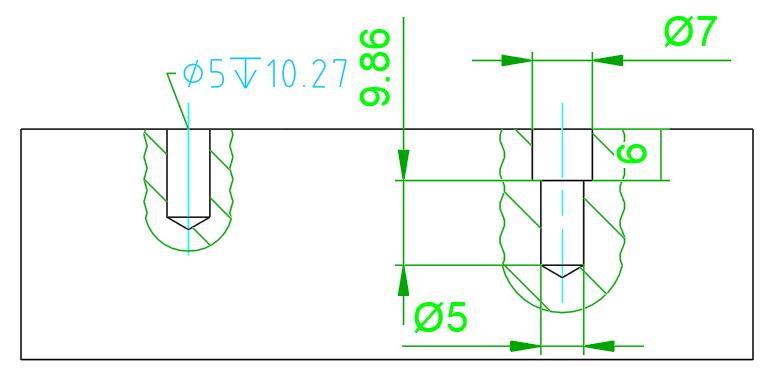

Podczas wstawiania otworu do rysunku CAD, użytkownik ma również możliwość wstawienia opisu automatycznie.
ZWCAD MFG oferuje dwie opcje: odnośnik i ogólny:
Standardowym sposobem opisywania obiektów tego typu będzie 'ogólny’, jednak odnośnik może przydać się np. przy intensywnie umiejscowionych otworach.
3. Zarządzanie produktami na miejscu

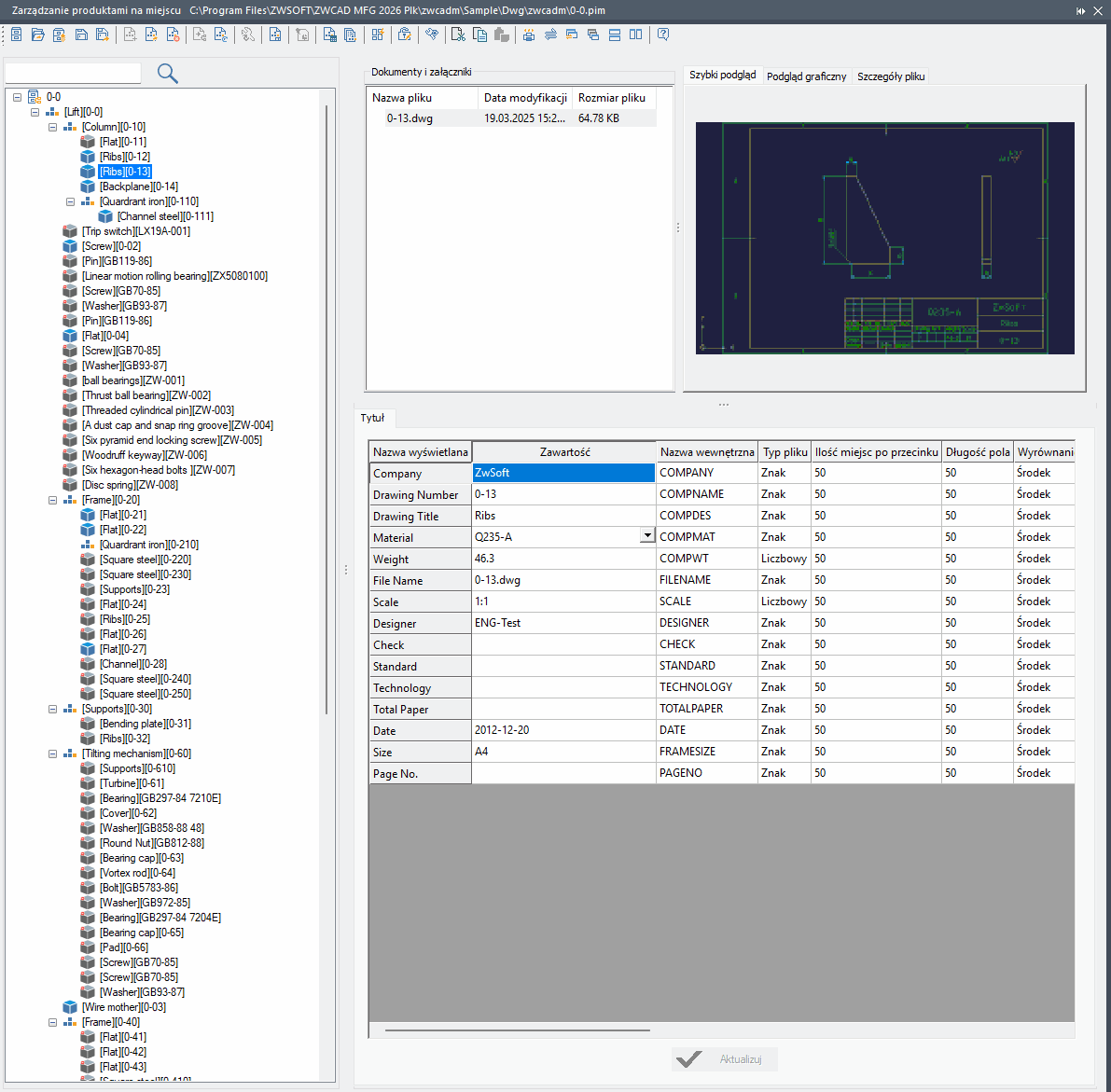

ZWCAD MFG 2026 wprowadził menedżer do lokalnego zarządzania produktami, ZWMPRODMAN, który pomaga w zarządzaniu procesem tworzenia projektu CAD.
Wersja MFG obsługuje tworzenie drzewka produktów, które mają powiązanie z obiektami CAD na rysunku. Użytkownicy mogą wyraźnie zobaczyć strukturę produktu i status ukończenia projektu. W każdej chwili mogą aktualizować bibliotekę o wartości podane przez siebie.
Menedżer ten bardzo również pomaga w zarządzaniu danymi, gdyż może wyodrębniać informacje o bloku tytułowym czy liście części. Może także tworzyć podsumowanie danych albo generować raporty podsumowujące, oszczędzając tej żmudnej pracy użytkownikom.
4. Połączenia śrubowe

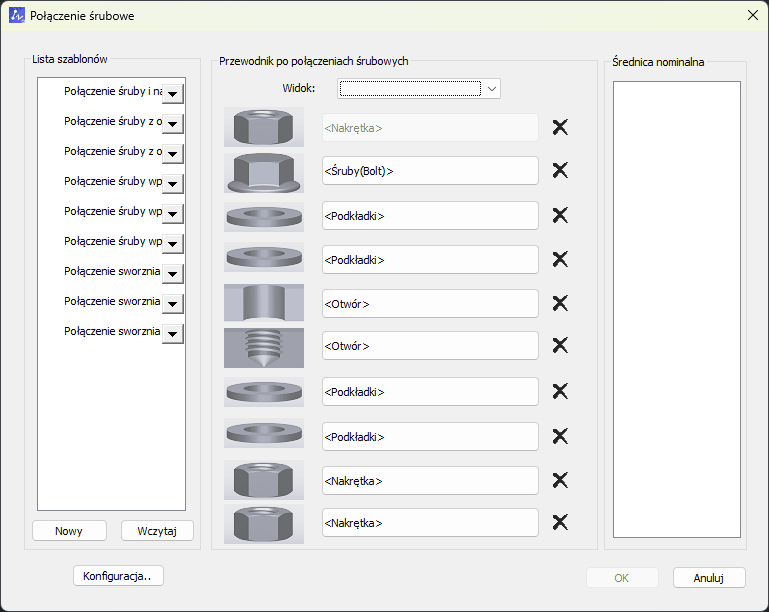

Kolejnym z dodatków ZWCADa MFG 2026 jest funkcja ZWMSCREWCON, odpowiadająca za tworzenie połączeń śrubowych. Jest to swego rodzaju generator, który umożliwia wygodne tworzenie obiektów CAD w oparciu o podane wartości i standardy.
Po wybraniu części, automatycznie zostaną dopasowane specyfikacje rozmiaru. Należy wybrać średnicę nominalną, widok oraz elementy i ich parametry, które mają zostać wygenerowane. Długość śruby zostanie obliczona na podstawie głębokości otworu, co jeszcze bardziej przyspieszy i ułatwi pracę.

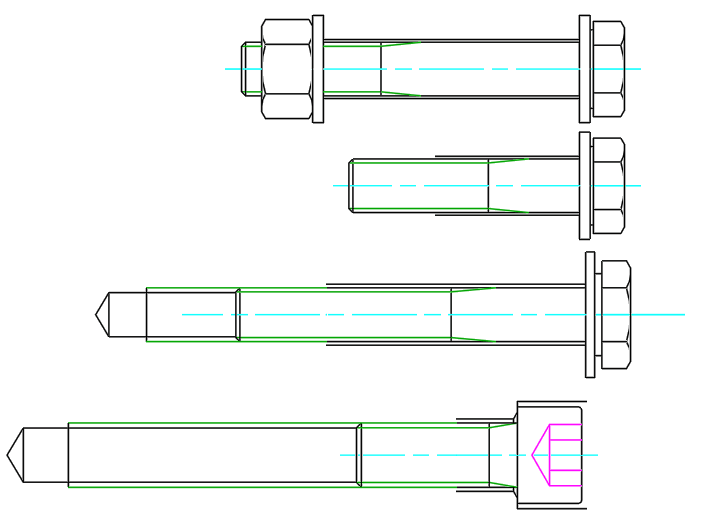

Kolejnym ułatwieniem w tej wersji naszego programu CAD jest obsługa różnych rodzajów połączeń, np. śruby i nakrętki, śruby z otworem przelotowym, sworznia z otworem nieprzelotowym czy śruby wpuszczanej z otworem przelotowym.
ZWCAD MFG 2026 wspiera również tworzenie własnych szablonów, umożliwiając użytkownikom szybkie wykorzystywanie własnych części.

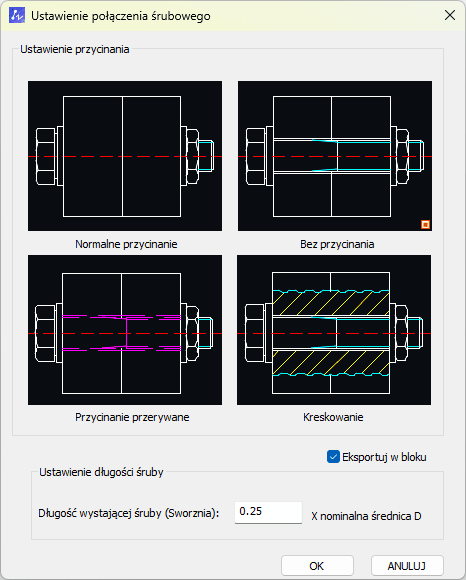

Program obsługuje również różne style widoku.

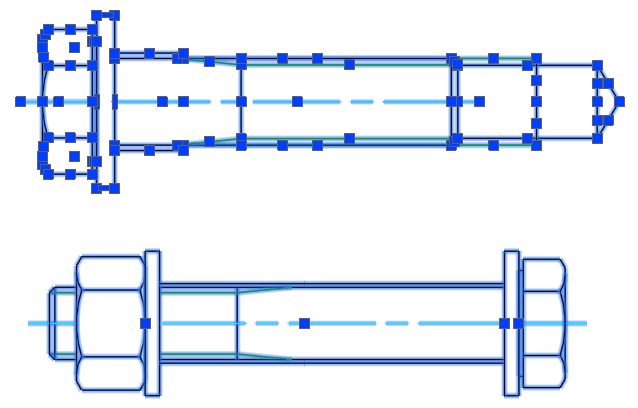

Można także umieszczać obiekty CAD na rysunku w formie bloków albo nie.
5. Rozbudowanie biblioteki części
Dodano wsparcie dla standardów JIS i KS, tak by więcej użytkowników na świecie mogło pracować z lokalnymi standardami części.
6. Dopasowanie do monitorów 4K
Zoptymalizowano wyświetlanie programu na dużych rozdzielczościach. Zarówno jeśli chodzi o ikony na pasku narzędzi i w oknie poleceń, jak i elementy interfejsu użytkownika, takie jak okna dialogowe czy palety. Teraz wszystko to będzie poprawnie skalowane zgodnie z proporcjami wyświetlania tekstu w systemie Windows.
ZWCAD MFG 2025
1. Kompatybilność ZWCAD MFG z programem AutoCAD Mechanical
Nowa wersja ZWCAD MFG obsługuje konwersję obiektów wygenerowanych z Autodesk AutoCAD Mechanical. ZWCAD potrafi teraz precyzyjnie i szczegółowo odczytywać dane z rysunków z AutoCADa Mechanical np. ramka, tabelka rysunkowa, numery pozycji, punkty informacyjne, BOM i symbole mechaniczne, takie jak chropowatość powierzchni, geometryczna czy symbole spoin.
Rysunki mogą być wyświetlane i dowolnie edytowane, dzięki czemu użytkownicy mogą łatwo wykorzystać wcześniejsze rysunki po przejściu na ZWCADa MFG.
Ponadto w ZWCADzie MFG 2025 zostało dodane aż 10 typów niestandardowych obiektów, np.: odnośnik do części (part reference), chropowatości powierzchni, tolerancji geometrycznej, symbolu spawania, powierzchni odniesienia, podstawy odniesienia, pochylenia i nachylenia, identyfikatora elementu, linii odniesienia i wykazie otworów. Obejmuje również 8 standardów: GB, ISO, DIN, JIS, ANSI, BSI, CSN i GOST.
2. Polska wersja językowa – nowość w programie ZWCAD 2025.
ZWCAD MFG 2025 jest już dostępny w polskiej wersji językowej.
3. Rozbudowana biblioteka części w ZWCAD
Do biblioteki części dodano nowe standardy takie jak JIS, KS czy nasze rodzime PN.
Do każdej z norm dodano powszechnie używane części standardowe, takie jak np. zespoły mocujące, części wałów, sprężyny czy kształtowniki.
4. Ukrycie obiektów w 2D
W sytuacjach, w których występują zależności montażowe między częściami lub jedna część zasłania drugą, funkcja pozwala na szybkie ukrycie niewidocznych elementów za konturami części.
Dostępnych jest wiele metod ukrywania obiektów 2D: poprzez ucięcie, ukrycie, odniesienie oraz część. Dodatkowo może być stosowane do różnych typów obiektów: podstawowych elementów graficznych, odnośników do bloków i zewnętrznych, tekstu i opisów. Funkcja obsługuje również konfigurację ukrytych warstw i linii przerywanych, dostosowując się do różnych scenariuszy.
- Dodano polecenie ZWMTRIMHIDE, które ukrywa widok 2D za pomocą przycinania. W oparciu o wybraną jednostkę z zamkniętymi konturami zewnętrznymi funkcja może ukryć zasłoniętą jednostkę poprzez przycięcie. W przypadku, gdy element ma kontury wewnętrzne, można wybrać filtrowanie obszaru konturów wewnętrznych.
- Dodano również polecenie ZWMCOVERHIDE, które ukrywa widok 2D poprzez zakrycie. W oparciu o wybraną jednostkę z zamkniętymi konturami zewnętrznymi może ono ukryć zasłoniętą jednostkę. Ukrywanie 2D można wyłączyć, uruchamiając polecenie ZWMUNCOVERHIDE.
- Dodano polecenie ZWMBLOCKREFCLIP. Może przycinać bloki lub zewnętrzne odnośniki, określając obiekty takie jak polilinia, okręg, łuk, elipsa lub splajn jako granicę przycinania. Po ucięciu funkcja może odwrócić przycięty obszar. Ukrywanie 2D można wyłączyć, uruchamiając polecenie ZWMUNBLOCKREFCLIP.
- Podczas rysowania części można wybrać jej fragment jako jednostkę pierwszoplanową, aby ukryć jednostkę drugoplanową.
- Dodano również polecenie ZWMHCLIPCONFIG. Umożliwia ono ustawienie warstw dla konturów, tła, obiektów pierwszoplanowych oraz obiektów drugoplanowych. Dzięki temu użytkownicy mogą kontrolować ukryty zakres projektu. Dodatkowo umożliwia ustawienie generowania linii przerywanych.
5. Skalowanie obszaru – nowe polecenie ZWMSCAREA w ZWCAD MFG
Funkcja ta obsługuje podział przestrzeni modelu na regiony o różnych skalach. Użytkownicy mogą stworzyć odpowiednie rysunki techniczne w przestrzeni modelu lub arkuszu, ustawiając odpowiednie skale długości lub skale tekstu. Nowe polecenie ZWMSCAREA pozwala użytkownikom określić konkretny obszar jako obszar skalowania. Obsługuje ono dwa rodzaje akcji:
- skalowanie długości zwiększa lub zmniejsza geometrię bez wpływu na rozmiar opisów,
- skalowanie tekstu zwiększa lub zmniejsza opisy bez wpływu na rozmiar geometrii.
6. Odniesienie do części – BOM
Na koniec, dodano polecenie ZWMPARTREF, które pozwala na szybkie wprowadzenie atrybutów do zaznaczonych części, takich jak standard, materiał itp. Do tak stworzonych odniesień możemy odwoływać się w zestawieniach BOM. Co więcej, numery balonów oparte na odniesieniach do części mogą tworzyć powiązania między zestawieniami BOM, balonami oraz odniesieniami do części.
7. Ulepszone obliczanie momentu bezwładności
Zoptymalizowano wydajność i dokładność obliczeń momentu bezwładności. Dodatkowo program obsługuje obliczenia obiektów takich jak zamknięte kształty z otworami, zamknięte z profilami splajnu, rozłączone albo takie z wyśrodkowaną linią.
8. Ulepszone projektowanie i obliczenia kół łańcuchowych i pasowych w ZWCAD MFG.
ZWCAD MFG 2025 zapewnia narzędzie do projektowania kół zębatych i pasowych. Funkcja rysuje, oblicza długości ogniw łańcucha/paska oraz pozwala na dynamiczną regulację kół zębatych i ogniw. Co więcej, parametry możemy wybierać według różnych norm, także krajowych.
- Dodano polecenie ZWMSPROCKET. Po określeniu punktu wstawienia, standardu, wymiarów i niektórych cech geometrycznych (takich jak liczba zębów i średnica wału), można szybko wygenerować wymagany obiekt, a następnie edytować, klikając dwukrotnie.
- Dodano również polecenie ZWMCHAINLENGTHCAL, które oblicza długość łańcucha i paska, według standardu i wymiaru. Po wybraniu okręgu zewnętrznego piasty można wygenerować polilinię łańcucha lub paska. Po uruchomieniu polecenia można wybrać wariant z ręczną zmianą biegów, a następnie przesunąć zębatkę/koło pasowe do innej pozycji, a łańcuch/pasek dostosuje się dynamicznie.
- Dodano polecenie ZWMCHAINDRAW. Wybierz punkt początkowy, standard i kierunek ogniwa łańcucha/paska, aby szybko wygenerować wymagane ogniwa.
